型號：HK-DL-400A
時間：2024-09-23
訪問量：3368
一、溫控短路試驗箱介紹：

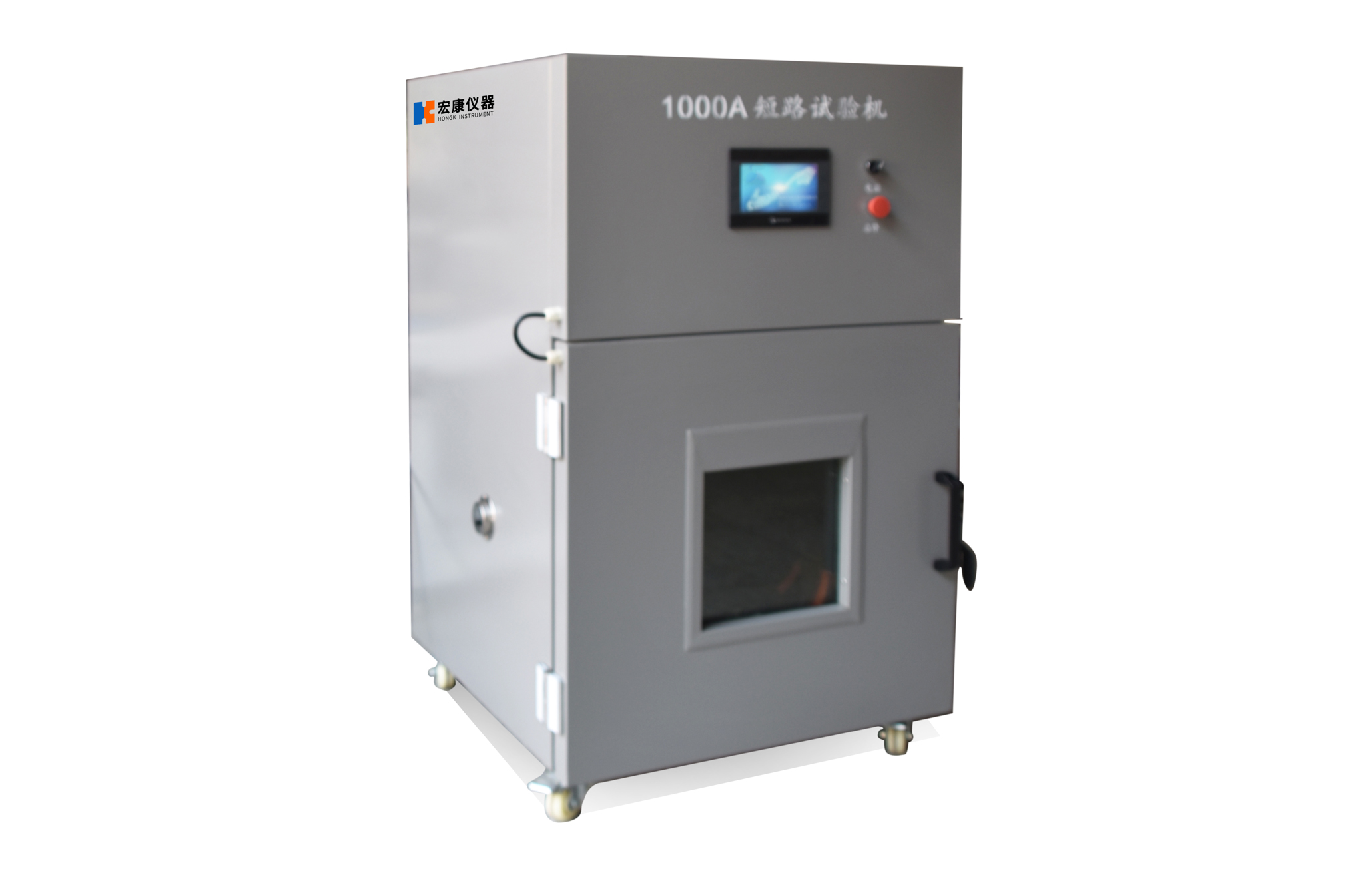

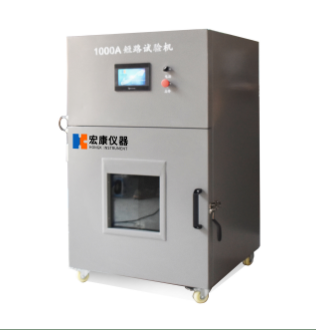

本機為上下式結構，箱體下部為試驗區、控制器安裝在箱門上面，電器控制在箱體上部分，安全、可靠；遙控大電流短路裝置綜合多種電池短路試驗標準要求而設計，按標準要求短路裝置必須符合內阻范圍80mΩ，從而獲得試驗要求的最大短路電流；另外，在短路裝置的線路設計上也須能夠承受大電流的沖擊，所以我們選用了工業級直流電磁接觸器及全銅接線柱和內部銅板導流，寬厚的銅板有效提高散熱效果，使大電流短路裝置更安全，有效減少試驗設備的損耗，確保試驗數據的準確性。
滿足標準:GB、IEC、EN、UN38.3、UL 2054、QC/T 744-2006、QC/T 743-2006等標準規范；
二、設備功能:
1.控制方式：PLC 觸摸屏控制系統,方便直觀,全自動恒溫,溫度迅速補償功能.超負載自動斷電系統，溫度到達所設定時間時，斷電報警指示。
2.輔助功能：排煙功能測試產生的煙霧廢氣可通過頂部的鼓風機通過管道排放到室外。
3.安全防爆：
（1）門裝有 20mm 厚度的鋼化防爆玻璃，玻璃前面安裝了一張活動的不銹鋼絲隔網,增加安全性能,同時也方便抽取清理；
（2）門內部加焊了加強筋使門更加牢固增加強度；
（3）外部的鏈接鉸鏈門鎖高強度的標準配件，安全,方便安裝與更換；
（4） 泄壓裝置，設備后部開有泄壓門，開口尺寸 300*300mm。
4.大電流接觸器:
（1）遠距離接通與斷開直流工作電壓至 10V；
（2）額定工作電流 400A，裝有采用串聯磁吹縱隔板陶土滅弧罩滅弧系統；
（3）平面布置整體結構，電磁系統及主觸頭滅弧系統分別固定在安裝底架上，采用棱角轉動的拍合式電磁系統及雙繞組吸引線圈，在轉動棱角上加裝壓棱裝置。主觸頭由紫銅制成。觸點接觸電阻低，反應速度快；
5.遙控控制器:
（1）長距離無線控制；
（2）工作可靠，穩定，具有自鎖和互鎖功能，抗干擾能力強，壽命長；
6.電壓測量:
（1）電壓范圍：0~10V，保證試驗精度；
（2）精度：±0.2%F.S；
（3）采集速率：250ms 1 通道
7.電流測量:
（1）電流范圍：0~400A DC；
（2）精度：±0.5%F.S；
（3）采集速率：250ms 1 通道;
8.溫度采集:
（1）溫度范圍：0℃~500℃；
（2）精度：1.5℃
（3）采集速率：250ms 2 通道
9.安全保護系統
（1）附有無熔絲保護開關
（2）極限超溫，風機、電機過熱繼電器保護
（3）電源：漏電保護，超載及短路保護
（4）溫濕度過零點閘流體功率控制器保護
10.工作環境
（1）環境溫度：0～35℃
（2）環境濕度：20%RH～90%RH，非冷凝
（3）設備噪音：≤50db在機臺正前方離機臺1米并離地面1.2米處測量
11.使用場地
（1）地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵；附近沒有強電磁輻射源
（2）場地地面承重能力,不小于200kg/m2；設備周?chē)粲羞m當的維護空間,
（3）設備用電AC 220V；2.5KW;獨立配置相應容量的空氣或動力開關，設備配線長約3米
三、參數
|
最大短路電流 |
400A； |
|
裝置內阻 |
80±20mΩ(負載電流 400A)； |
|
3. 遙控距離 |
無固體阻隔 7m； |
|
4. 機械壽命 |
30萬次； |
|
溫度范圍 |
RT+10℃ ~ +80℃（可調）； |
|
溫度波動度 |
±1℃ |
|
溫度偏差 |
±2℃； |
|
視窗尺寸 |
390 X 360mm(厚 20mm)； |
|
排氣風扇 |
鼓風機安裝于頂部，排煙管在后部伸出，直徑 120mm； |
|
補風口 |
箱體側面開有一個直徑 50mm 補風口(也可用于測量電壓等)； |
|
箱體底部 |
底下裝有四個萬向滑輪,可自由移動，并帶有固定腳杯； |
|
照明 |
箱體視窗裝有照明燈； |
|
內箱尺寸 |
W600xD600xH600mm； |
|
外箱尺寸 |
W870xD865xH1450mm； |
|
箱體材質 |
冷扎板烤漆； |
|
電源 |
AC 220V±10% 50HZ； |
|
功率 |
2.5KW; |
|
1.基本配置：整套電池短路試驗儀由大電流直流接觸器、溫控箱、遙控控制器等組成； |
|
2.顯示控制方式：PLC 觸摸屏控制 |
|
3.短路主機帶溫控防爆箱一體;1 套 |
|
4.電阻 80±20mΩ（負載電流 400A）：1 套 |
|
5.遙控器:1 個 |
|
6.大理石板:1 塊 |
|
7.操作說明書:1本 |
