型號：HK-ZWJ-700
時間：2025-04-08
訪問量：3695

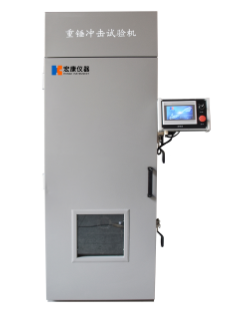

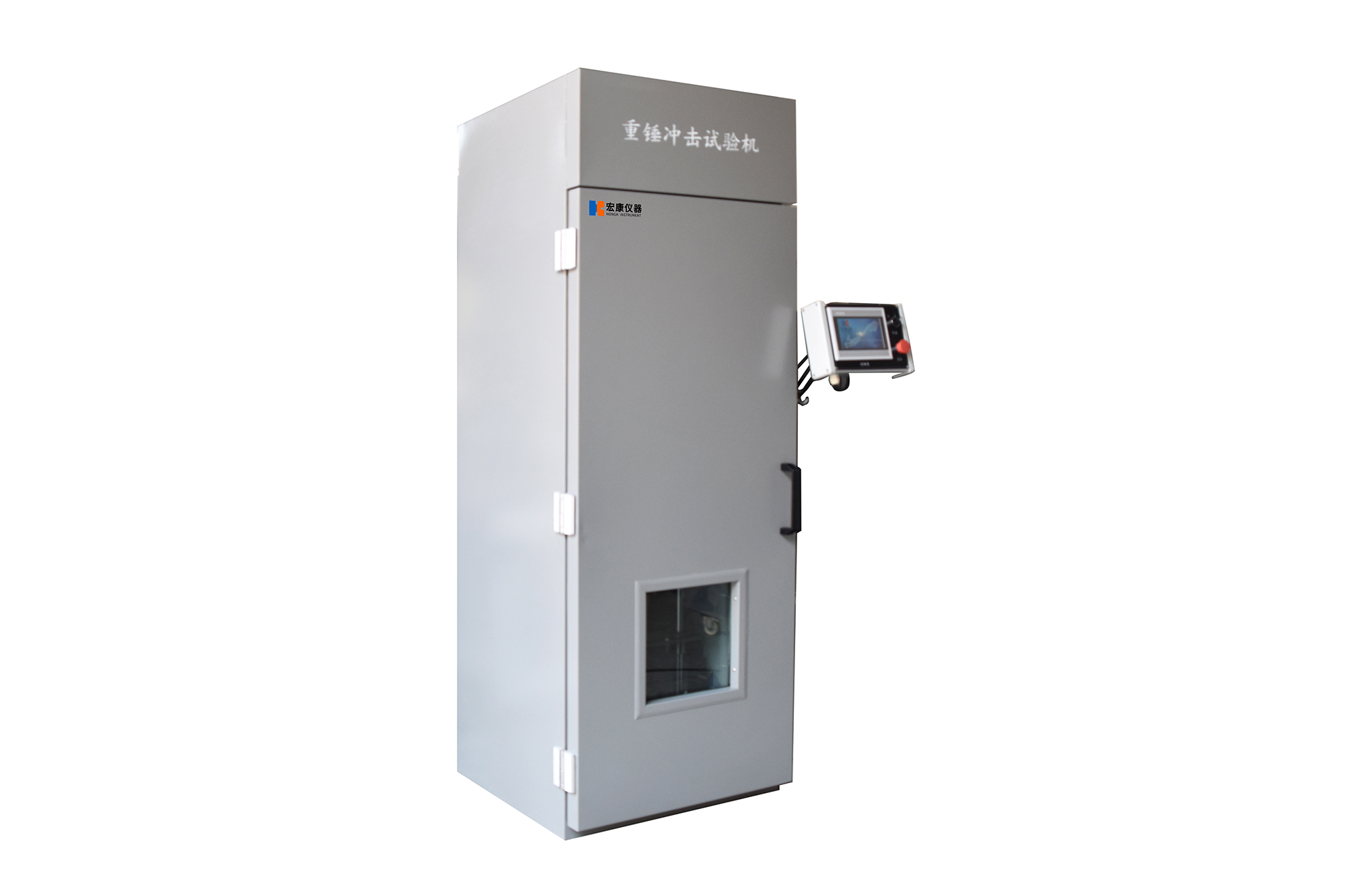

一、電池重物沖擊試驗機介紹：
通過從不一同的高度的不同的重錘和不同的受力面積測試電池的安全性能，按規定進行試驗，電池應不起火、不爆炸。
沖擊試驗方法:試驗樣品電池要放在一平面上。一根直徑 15.8mm 的棒十字交叉放置在樣品的中心位置上。一個 9.1KG 的重物從 610mm 的高度跌落到樣品上。每個樣品電池只要承受一次沖擊，每次試驗要使用不同的樣品。
二、符合標準：
GB 31241-2014《便攜式電子產品用鋰離子電池和電池組 安全要求》標準要求：
A. 試樣電池或電池組放在平坦表面上。一根φ15.8mm 的棒橫放在試樣的中心。一塊 9.1 千克的重錘從 610±25mm 高處落到是試樣上。待受撞擊的圓柱形或棱柱形電池的縱軸應與平坦表面平行并與橫放在試樣中心的φ15.8mm 彎曲表面的縱軸垂直。
B. 棱柱形電池還必須繞縱軸轉動 90°以便其寬側面和窄側面都經受撞擊。每一試樣只經受一次撞擊。每次撞擊都使用不同的試樣。
C. 硬幣形或鈕扣形電池經受撞擊時，試樣的平面應與平坦表面平行并且φ15.8mm 的彎曲表面橫放在其中心。
D.接收標準：
電池和組成電池如外部溫度不超過 170℃并且在進行這一試驗后 6 小時內無解體和無燃燒，即符合這一要求。
三、安全保護系統:
（1）附有無熔絲保護開關；
（2）試驗箱：極限超溫，風機、電機過熱繼電器保護；
（3）電源：漏電保護，超載及短路保護；
（4）溫濕度過零點閘流體功率控制器保護；
四、設備工作環境:
（1）環境溫度：0～35℃，
（2）環境濕度：20%RH～90%RH，非冷凝；
（3）設備噪音：≤50db在機臺正前方離機臺1米并離地面1.2米處測量；
（4）場地地面承重能力:不小于200kg/m2；設備周?chē)粲羞m當的維護空間；（5）設備用電:AC 220V±10%,50Ｈz±1Ｈz，獨立配置相應容量的空氣或動力開關，設備配線長約3米;功率：1.5KW。
具備了電壓溫度采集系統、視頻監控系統、滅火系統、防爆系統、鹽霧過濾系統，保證了電池在測試中出現起火時能夠有效的避免危險事故發生。另外，在的使用過程中，采用了雙軌形式的保護，在斷電情況下會(huì )中止沖擊錘的下落，做到了斷電不下落的安全防護措施。
五、規范操作過程：
1.依銘牌所示接入設備及控制器相應的電源220V,接入氣源（門的上升下降需要氣源）。
2.確認好砝碼重量(砝碼總重為10KG,除去最上方小砝碼塊重量9.1KG)。
3.打開控制器電源開關，進入系統，點開開門按鈕，箱門打開后，掛上安全掛鉤（注意這是非常重要的安全保護措施，請務必按此步驟操作）。
4.關好箱門，設置好上升高度后，按關門按鈕，門關好后，按上升按鈕。
5.再次打開箱門，提起圓棒，安裝好被測電池，圓柱電池正極朝風扇方向，方形電池電極方向朝向風扇方向，圓棒壓在電池上方；
6.取下掛鉤，在控制器上按關門按鈕，按跌落鍵，按下降鍵。
7.按上升按鈕提升砝碼到10CM左右高度，3~5五分鐘后，或確認箱體內無煙火后按開門按鈕，取出電池查看，根據測試標準判定測試結果，本次試驗結束。電池以不爆炸不起火為合格。
六、電池重物沖擊試驗機操作注意事項：
1、測試試樣應為非變形試樣或外殼包裝完好試樣，以免影響測試結論。
2、每次操作放置試樣前，請務必將按全插銷插好，嚴禁在沒有插安全插銷的情況下進行操作，以免發生不必要的安全事故。
3、變更測試高度為1000mm時，只需把610mm處限位開關螺絲擰松，并取下此限位。
七、參數：
|
1.落球重量 |
9.1Kg±0.1Kg |
|
2.落下高度 |
0~700mm 可調 (重物可以提起到一定高度，并下放，保證重物在垂直方向自由落體，不傾斜、不搖晃)； |
|
3.顯示精度 |
0.1mm； |
|
4.高度誤差 |
±5mm； |
|
5.顯示方式 |
PLC 觸摸屏顯示測試參數； |
|
6.橫杠直徑 |
15.8mm±0.1mm (垂直橫放在電池中部，重物砸落在鋼棒上，鋼棒保持與方電池的底面平行；）； |
|
7.內箱材質 |
SUS 304#不銹鋼（厚度 1.0mm 補強與外箱總厚度為 80mm）； |
|
8.外箱材質 |
冷雜板烤（厚度 1.2mm）； |
|
9.排風口 |
直徑 120mm（后側上面和下面各一個） |
|
10.箱門 |
單門，開觀察窗，冷拉手門鎖； |
|
11.視窗尺寸 |
300 X 300mm(20mm 厚鋼化防爆玻璃)； |
|
12.升降方式 |
電動升降； |
|
13.上下沖擊面 |
鋼板； |
|
14.內箱尺寸 |
W600 X D580 X H1530mm |
|
15.外箱尺寸 |
W710 X D700 X H2050mm； |
|
16.電源 |
AC 220V±10% 50HZ； |
|
17.功率 |
1.5KW。 |
|
18.機臺重量 |
約 200KG。 |
