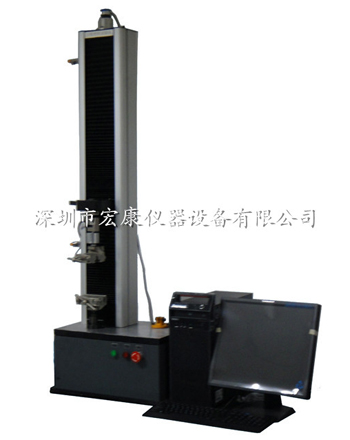

型號：HK-WD系列
時間：2024-09-23
訪問量：6901
一.設備制造和檢驗標準：
1.GB/T16491《電子式萬能試驗機》
2.GB/T2611《試驗機通用技術要求》
二.設備適用試驗方法標準：
根據國家準“GB1040-1992塑料拉伸性能試驗方法、GB/T 1041-1992|塑料壓縮性能試驗方法、GB/T 9341-2000塑料彎曲性能試驗方法”進行試驗和數據處理。
三．設備結構及特點：
試驗機主要由主機、高低溫箱及溫控系統、測量控制系統、計算機系統等部分組成。其中計算機系統可對多臺試驗機進行監控。
1．主機
1.2．加載裝置采用交流伺服調速電機、圓弧同步齒型帶、雙精密滾珠絲杠副實現加載，運行平穩，效率高、噪音低。無污染。性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。調速比可達1:500000。使用壽命高，操作方便，升降平穩。
1.3．雙位移保護系統，安全、可靠。
1.4．進口全數字伺服系統，具有如下特點：
a、共振抑制和控制功能，從而實現高速定位；
b、具有全閉環控制功能，通過高精度反饋構成全閉環控制，提高系統精度。
c、調速范圍寬。
2.全數字測量控制系統：測量控制器與伺服系統、測力傳感器、位移傳感器等部件構成全數字測控系統。
2.1．測量控制器是我公司開發的產品，它通用于電子式試驗機、電液伺服式試驗機等各種試驗機，是集數據采集、數據處理、過程控制一體化的新型測控器。其特點是：
a、具有高速處理能力，低噪音、高抗干擾，高采樣頻率（100次/s）；
b、測力、測變形分辨力高，且內外不分檔，全程分辨力不變化，用戶可根據試驗要求 自行設定；
c、具有自動調零、標定等功能；
2.2．測力單元，力傳感器均采用美國傳力公司產品，它與測控器組合成測力單元。其特點是：分辨力高（可達1/200000），測量范圍寬；
2.3．控制系統
a、具有自動調零、自動標定等功能。
b、具有超載、超行程、過壓、過流、過熱等保護功能。
c、曲線方式：
拉伸：力—伸長、應力-應變、強度-時間；力-時間、伸長-時間、應變-時間。
壓縮：力-變形、應力-應變、強度-時間、力-時間、變形-時間、應變-時間
抗彎：力-撓度、強度-時間、力-時間、撓度-時間。
d、曲線對比：同組試驗的曲線可以多種顏色迭加對比。
e、局部放大試驗：曲線上的任意段可進行區域放大分析。
f、數據分析：在曲線圖上的試驗數據可隨意選取分析。
g、報告選擇：可按用戶需求選擇不同的報告格式，可用EXCEL或Word。直接查看報告或取部分打印
h、試樣選定：一組試樣結果可選定有效試驗，并可連續測試
i、自動存儲：試驗條件、測試結果、測試曲線和數據可自動存儲，隨時調用。
j、斷裂停車：試樣拉斷瞬間能停車或返回初始位置。
k、自動保護：有自動過負荷、過流、過壓、欠壓、超溫、上下限位保護。
l、橫梁位置：本機除具有獨特的標尺橫梁位置指示外，還有橫梁位置數字顯示功能。
m、自動返回：移動橫梁可設定不同速度。
n、控制功能：具有恒速控制方式。
o、手動控制：除自動控制外，可手動操作橫梁上下變速，使移動橫梁位置控制更方便。
四、設備參數：
|
內膛尺寸 |
240×380×430mm； |
|
溫度范圍 |
低溫-40℃～高溫150℃； |
|
溫度精度 |
0.3% |
|
溫度波動度為 |
±0.5ºC； |
|
溫度均勻度 |
±2ºC |
|
升溫速度 |
0.7～1℃/min |
|
溫度控制 |
PID自動溫控 |
|
外壁材料 |
采用冷扎鐵板噴涂 |
|
內壁材料 |
采用不銹鋼板材料 |
|
絕熱材料 |
阻燃絕熱材料 |
|
最大試驗力 |
1. 100KN |
|
高精度傳感器精度 |
2. ±0.5% |
|
負荷精度 |
±0.5% |
|
速度精度 |
3. ±0.5% |
|
速度范圍 |
0.01-200mm/min |
|
大變形精度 |
±0.5% |
|
大變形測量范圍 |
標線1000mm |
|
位移精度 |
示值相對誤差±0.5% |
|
移動橫梁有效行程 |
1160mm |
|
夾具間有效行程 |
650mm |
|
有效試驗寬度 |
510mm |
|
設備重量 |
≥500kg |
|
主機功率 |
1.5Kw |
|
三相 |
220V |
五、系統配置
|
項目 |
品名 |
規格 |
|
1 |
100kN 主機 |
一臺 |
|
2 |
高溫專用拉伸輔具壹套 |
圓試樣與扁試樣 |
|
3 |
專用壓縮壓、彎曲、剪切、剝離、撕裂夾具輔具 |
各一套 |
|
4 |
進口流伺服電機 |
一套 |
|
5 |
調速系統 |
一套 |
|
6 |
高精度減速機 |
一臺 |
|
7 |
高精度美國傳力負荷傳感器 |
一支 |
|
8 |
進口高精度滾珠絲杠 |
2件 |
|
9 |
聯想計算機 |
一臺 |
|
10 |
A4惠普噴墨打印機 |
一臺 |
|
11 |
高精度數據采集試驗控制卡 |
|
|
12 |
高低溫推拉式環境試驗箱 |
|
