型號:HK-ZDCB-1220S
時間:2024-09-23
訪問量:6367
一、伺服控制全自動插拔力試驗機設備用途:
適用于各種連接器之插入力及拔出力測試,提供各種連接器專用夾具及自動求心裝置,將得到完全準確的插拔力結果。
采用Windows中文視窗程序設定,操作簡便,自動存儲測試數據(荷重-行程曲線、荷重衰減壽命曲線、測試結果),且所有測試條件可存儲。
二、功能介紹:
連接器整排插拔測試,連接器彈孔插拔測試,連接器插拔壽命測試,連接器單PIN與塑膠保持力測試,連接器Normal Force測試,連接器彈片壓縮測試,連接器動態阻抗測試,各種拉、壓力測試
三、設備構成:

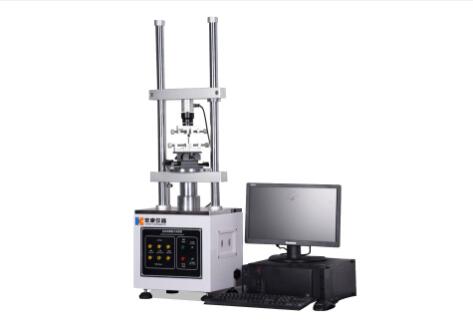

測試機本體,電腦、顯示器、打印機,荷重元(50、20、5、2kg選一個)
大型X-Y移動臺,整排插拔用自動求心裝置(多功能夾治具),單孔插曲拔自動求心裝置(單支圓夾治具
四、選購配件:
1.銑溝機(易變形連接器專用治具)
2.單pin于塑膠保持力專用夾具
3.架高治具(線材出線專用)
4.動態阻抗測試。
五、技術參數:
型 號: |
HK-ZDCB-1220S |
產品名稱: |
|
容量選擇: |
5,10,20,50,100kgf |
單位切換: |
kgf,N,Lb,gf |
荷重分解度: |
1/250,000 |
荷重精度: |
±0.5% |
荷重最小顯示: |
0.01gf |
位移最小顯示: |
0.01mm |
測試速度: |
0.01~100mm/min |
速度精度: |
±0.5% |
馬達: |
AC伺服馬達 |
機臺尺寸: |
360x270x950mm |
重量: |
70kg |
電源: |
品牌計算機一套+印表機+電腦桌 |
馬達: |
AC220V 或指定 |
插拔力試驗機的試驗操作步驟:
1、被測試的公母端產品被固定在固定夾具上。
1.1、待測試的導通壽命產品將引線與設備后面的紅色和黑色夾子連接起來。
1.2、調整偏心輪,并根據產品大小和插頭和拉桿調整公母產品的插頭和拉桿行程。
1.3、調整主夾具的上下高度,使公端產品完全適合插拔。
2、設置方法如下:按右鍵盤中的SET鍵,插入單元設置測試參數設置,輸入單元設置,單元為KG,單元為N,按確定鍵確認;插入次數:按退出鍵返回,然后輸入插入號設置,輸入插入號以確定設置:按下退出鍵返回,然后輸入開關,輸入次數,開關功能,無能源輔助材料,按OK鍵確認。
3、當產品被插入和插入時,產品被打開一次,接口左上角的計數器被計數一次,計數在不打開時自動停止,并顯示強度值。
4、測試速度調整:右下角面板上的速度旋鈕(左轉減小,右轉增加),界面左上旋轉速度有數字顯示。
5、完成上述所有步驟的調試后,用手打開偏心電路進行預試,如無例外,打開自動插頭拉力測試儀控制板上的紅色電源開關,按下開始按鈕開始測試。如果測試中有異常,可以按紅色停止按鈕停止。
