型號:HK-LY560
時間:2024-09-23
訪問量:7662

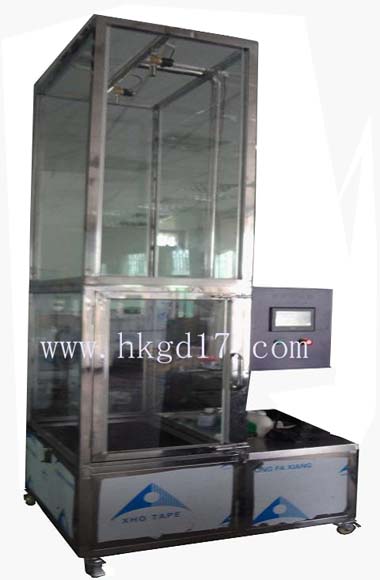

一、產品型號:HK-LY-5600
二、IP5/IP6淋雨試驗箱用途:
本產品適用于考核電工產品,外殼和密封在淋雨環境下能否保證設備和元件良好性能的試驗。本產品采用科學設計,使得該設備能夠逼真的模擬,濺水,噴水等各種環境(符合:IPX5/IPX6標準)。
三、IP5/IP6淋雨測試箱技術參數:
試驗室分別由測試臺、儲水槽、控制箱、產品脫水緩沖區、斜坡、和噴淋系統組成。
1、試驗臺總尺寸:深1000×寬1500×高3000㎜
2、水箱:深800×寬800㎜×高500㎜
3、噴淋系統:由水泵、水壓表、固定式噴管支架組成,上面安裝2個噴水頭,其中IP5噴頭1個,IP6噴頭1個。
4、管徑:六分
5、噴孔尺寸:φ6.3mm,(IP5等級),φ12.5mm,(IP6等級)
6、噴水壓力:30~100kpa(可調)
7、噴水強度:12.5±1~100±5(L/min)
8、噴水持續時間:3、10、30min(可調)
9、運行時間控制:1S~99h99min(可調)
10、水循環系統,保證水源循環使用
11、受水面:產品正面
12、噴水壓力表,可顯示噴水壓力
13、控制系統:我公司自主研發觸摸屏控制系統。
14.四周?chē)?米高鋼化玻璃板,可觀測噴水測試實況。
四、IP5/IP6淋雨箱結構材質:
1、噴管:鍍鋅管
2、水箱:SUS304不銹鋼板
3、臺面:防滑鋁板
4、臺體內支架:不銹鋼方通
5、電氣控制配件選用正泰、歐姆龍、德力西、富士等
6、電源:AC220V 功率2KVA

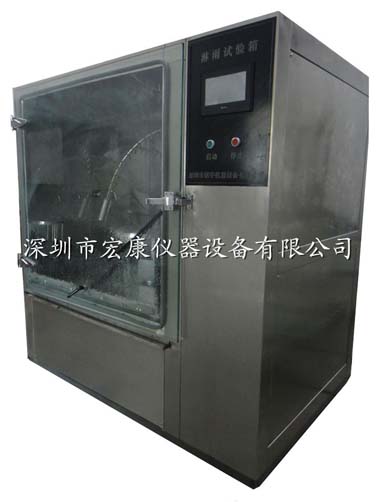

淋雨測試箱的操作方法
接通電源后,打開電源開關,電源燈亮;控制器會(huì )自動進入定值停止界面;
1.接通電源后,當機器設定的控制程序運行時,機器將停止運行;
2.當設定的控制程序運行時,機器將停止運行;
3.打開箱門把手,將測試樣品放在樣品架上;然后關上箱門;注:放置樣品的容量不得超過試驗區容量的2/3;
4.根據《儀器操作手冊》,先進行測試設置操作,然后按照設定的操作模式進入測試狀態;
5.如果想在測試過程中觀察雨測箱內的變化情況,可以打開門燈開關,通過窗口了解內部變化情況后就可以打開;測試箱內的溫度和濕度變化會(huì )顯示在控制器上(如果測試中沒有濕度要求,則不會(huì )顯示濕度值);
6.打開門把手,從樣品架中取出測試樣品,檢查被測樣品,記錄測試狀態;該測試已完成;
7.測試結束后,關閉電源開關。
