型號:HK-DDQ
時間:2024-09-23
訪問量:9793

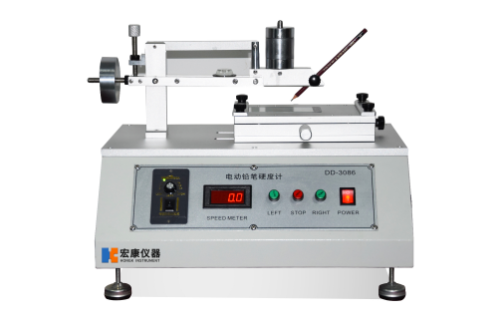

一,產品概述:
電動鉛筆硬試驗機專用于各種成品噴涂硬度試驗,如:手機外殼,MP3/MP4外殼,筆記本電腦外殼等各類家電數碼產品外殼噴涂硬度測試。機器為電動(半自動)控制,機器通過一個步進電機運動過傳動,實現前后動作,噪聲小,穩定!測試行程依具體要求可調!
二, 測試說明:
以硬度鉛筆刮搔涂膜表面測試涂膜層之表面硬度,硬度鉛筆以45°角固定,使前端筆心與涂膜層表面接觸,并加以適當荷重,依一定速度(JIS規范0.5mm/秒)移動試驗平臺使涂膜層表面移動經過筆心,涂膜層不會(huì )造成損害(刮痕)之軟鉛筆等級即可視為涂膜層硬度。
三,產品參數:
◆測試角度:45度
◆荷重:可調式,500g、750g、1kg
◆試驗平臺移動速度:5mm/秒,可調式
◆行程距離:45mm
◆平臺:約200x150mm,可固定樣品
◆電源:110V/60Hz或220V/50Hz
◆附件:三菱標準鉛筆6B~6H各1支
◆試驗平臺可以依客戶需求訂制變
鉛筆硬度計的測試
松開止動螺釘,使鉛筆芯輕輕降下到被測涂膜試片上。
轉動手輪,使涂膜板朝劃痕方向移動大約5mm(順時針轉動手輪),并留意觀察表面是否劃破。
取下砝碼,更換鉛筆,旋動試臺旋扭,使試驗臺縱向移動一定距離更換試片劃痕位置,重復準備操作后,再做下一次試驗,依次用每種型號硬度的鉛筆一次犁出五道痕跡。
從A硬的鉛筆開始用此方法,當鑒定五道痕跡中,若有兩次或兩次以上犁傷膜時,換上一級的鉛筆,直到找出五道痕跡中,只有一次犁傷涂膜的鉛筆(或沒有破壞)。則這一級鉛筆的硬度值代表被測涂膜的硬度。
運用注意項:
在削鉛筆時必需注意,所削出的筆芯形狀必需為圓柱體。
在裝入鉛筆時必需用平衡墊塊墊在小車的前端下部,以免裝入的鉛筆存在角度差。在推進小推車的過程中,力氣不可過大,以可以推進小車前行為宜,以免壓斷筆芯。
每向前推進測試一次必需松開固定螺釘,扭動鉛筆,換鉛筆角度再固定好測試。
測試過程中鉛筆選用:依照6H-5H-4H-3H-2H-H-HB-B-2B-3B-4B-5B-6B硬度遞減的測量程序,如能明確測試樣品大概硬度,則提升兩個標準進行測試,逐漸改換更軟的鉛筆,獲得測試數據。
建議戴手套運用本儀器,以防止儀器生銹。
測試前肯定要將整臺機器程度安排。
測試前要先將速率調至低,讓機器正常運轉后再將速率調到測試需求值。
樣板必需夾緊,以防松動后影響測試數據。
調養維護:為維護機臺之外表面整齊及機器壽命,請根據下列按期做調養及潔凈:
面板部份可用去漬油潔凈。
烤漆部份可用去漬油等弄潔凈。
夾具部份,請經常擦拭潔凈,以包管可以大概用有力的夾持產物。
內部傳動布局連桿和連桿螺絲之間及兩滑桿和線性軸承之間每正常應用半個月后需替換潤滑脂。原有的潤滑脂需事先排除潔凈。
