型號:HK-ZDCB-1220S
時間:2024-09-23
訪問量:4985

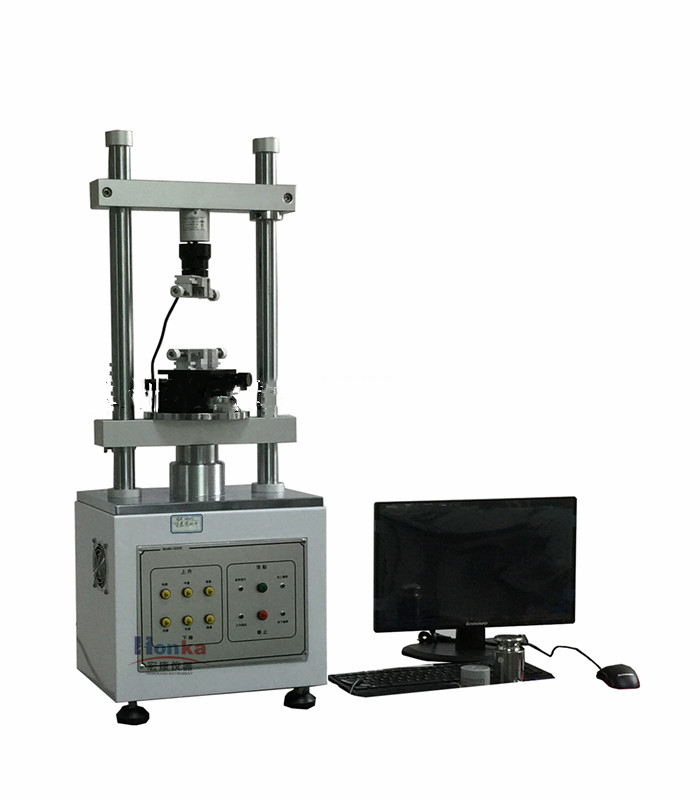

一,電腦全自動插拔力試驗機產品概述:
解決各種連接器測試的夾具問題,及測試時公母連接器能自動對準,不會(huì )有吃單邊的問題。
本機器適用于各種連接器之插入力及拔出力測試,搭配專利設計之自動求心裝置,將可得到完全準確之插拔力試驗,利用WINDOWS,視窗中文畫面設定,操作簡單方便,且所有資料皆可儲存(試驗條件,位移曲線圖,壽命曲線圖,檢查報表----等等)
二,測試項目:
★連接器單孔插拔試驗 ★連接器整排插拔試驗
★連接器插拔壽命試驗 ★連接器單Pin與塑膠保持力試驗
★連接器NORMAL FORCE測試 ★一般壓縮,拉伸破壞試驗
★可同時與接觸阻抗機連線(選購)
三,特點:
可打印儲存圖形(插拔位移曲線圖,壽命曲線圖,檢查報表)
測試資料儲存于硬盤(每一筆資料皆可儲存,不限次數)
測試條件皆件由電腦畫面設定,方便且快速(含插拔行程,速度,暫停時間等)
檢驗報表抬頭內容可隨時修改(中英文皆可)
檢驗報表可轉檔至EXCEL.ACCESS做編輯
四,規格:
規 定 最 大 荷 重:50、20、10、5、2Kg(任選1個)
最 小 分 解 度:0.01
最 大 測 定 高 度:150mm
最 小 微 調 距 離:0.01mm
測 定 速 度 范 圍:0-300mm/min
X.Y 軸移 動范 圍:0-75mm
傳 動 機 構:滾珠螺桿
驅 動 馬 達:伺服馬達
外 觀 尺 寸:400*300*1000mm
重 量:75Kg(機臺)
電 源:AC220V
故障排除方法:
1、打開電源開關,電源開關指示燈未亮,有可能是因為電源未輸入、或者是保險管燒毀,請電工檢查修復供電線路,更換相同容量之保險管。
2、如果機臺在運轉時有較大異常噪音,應該是鏈條破損或斷裂,馬達出現故障,需要更換相同規格之皮帶,請聯絡(luò )廠家處理。
3、如果計算機速度已設定,但控制面板上并未改變,可能是COM1連接線脫落,檢查是否連接妥當。
4、如果機臺不能控制上升或下降,可能是CN1連接線脫落,檢查是否連接妥當。
5、如果機臺橫桿已到達上限或下限安全螺絲,但不能停止馬達,可能是接頭松脫或微動開關卡住導致故障,需重新檢查連接,更換微動開關。
6、如果打開電源沒有顯示,說明沒有接通電源或電源指示燈損壞,若電源指示燈損壞,須更換。
7、若電源端子沒有電源輸出請檢查電源線或通電插座。
8、如果接通電源,電源指示燈有指示,按測試鍵機器不工作,請檢查繼電器是否有掉線或斷線,若有掉線或斷線請及時接好,若無掉線或斷線情況說明繼電器損壞須更換。
9、如果電源指示燈亮,力值器無顯示,說明力值器已損壞,須更換力值器。
